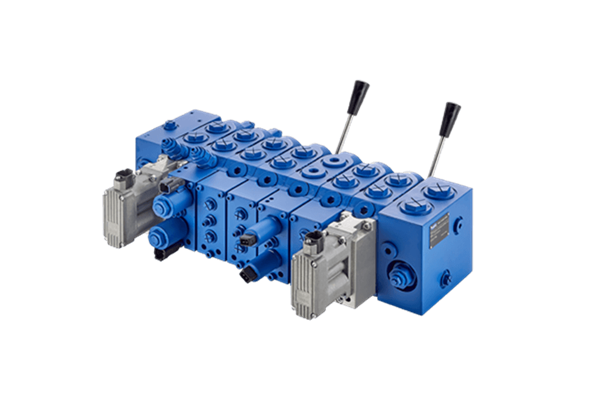

HVSP系列負載敏感多路控制閥

簡介

適用與負載無關的流量分配系統，具有豐富的先導控制方式，廣泛應用于工程機械、農業機械等移動設備。
規格：12/15/20/25
泵側額定壓力：350bar
執行元件側額定壓力：350-420bar
額定流量：120-400L/min

樣本下載配置多路閥離線選配工具詢價留言

打開所有 | 關閉所有

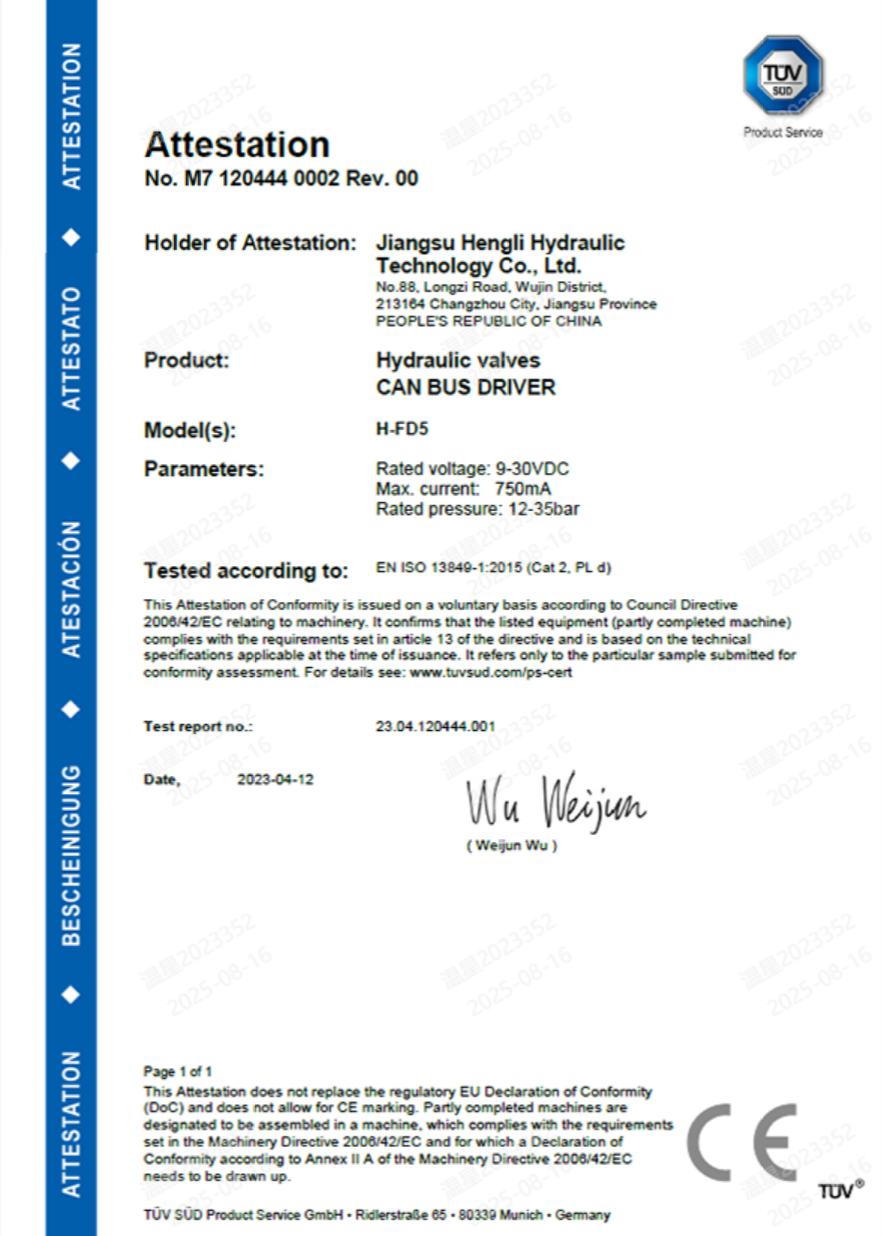

安全證書

2023年，全球知名的第三方檢測認證機構TüV南德意志集團為江蘇恒立液壓股份有限公司的H-FD5總線閥頒發其大中華區該類產品的首張功能安全證書。該證書的簽發標志著恒立液壓H-FD5總線閥滿足了EN ISO 13849-1功能安全要求，并且其性能等級達到PL d的要求。

系列優勢

優先功能
CAN總線、電比例、機械等豐富的先導控制方式
負載壓力補償，實現流量抗負載波動
響應快
滯環小
一次及二次安全閥

技術規格

通用
通徑			12	15	20	25
結構		片式結構，比例控制，負載敏感，閥前補償
油口連接尺寸		ISO BSP 管螺紋、ISO 6162 法蘭接頭 ( 其他連接形式請與我公司聯系 )
重量 (kg)	首聯	開中心	5.53/5.29	9.8	17	26.2
		閉中心	4.34	6.5	13.5	25.3
	中間聯	液壓控制	4.25	5.4	/	61.8
		普通電液控制	4.65	6.5	12.5	137.5
		超性能電液控制	4.95	7.5	13.5	148.8
	尾聯		3.09	4.5	8	14.5
液壓
通徑			12	15	20	25
額定流量 Q(L/min)	帶負載保持功能，無壓力補償功能		140	200	400	500
	無負載保持功能，帶壓力補償功能		120	190		400
	帶負載保持功能，帶壓力補償功能		120	150		400
油口處最大工作壓力 (bar)		P	350
		LS	330
		A/B	420			350
		T	30
		Y	小于 2
先導控制壓力 (bar)		a/b	小于 35
		X	30
先導壓力控制范圍		液控	7~22bar (102~319psi)	8.5 ~22.5 bar (123 ~ 330 psi)
多路閥處所需的控制 Δp			補償器—S；C；T：15bar (218psi）推薦變量泵的設定壓差為 :18~20bar (261~290psi）	補償器—S；C：18bar (260psi) 補償器—T： 25bar (360psi)	推薦變量泵的設定壓差為 :25bar (261~290psi）	補償器—T：25bar(360psi)



建議的液壓先導控制設備			參見 H-2TH6 性能曲線 97
LS 壓力限制 ( 調節范圍 )			50 ~ 149 bar (725 ~ 2160psi)；		50 ~ 350 bar
			150 ~ 350bar (2175 ~ 4800psi))
電氣
普通電液控制		·電開關閥：安裝于“A”側端蓋 ·接頭：Deutsch DT04-2P 或 AMP Junior-Timer ·防護等級：IP67 ·供電電壓：12 或 24VDC	·電比例減壓閥：安裝于‘A’側端蓋 ·所需顫振頻率：150Hz ·磁滯：小于 3% ·接頭：Deutsch DT04-2P 或 AMP Junior-Timer ·防護等級：IP67 ·減壓范圍：0~30 bar ·控制電流 @24VDC：0~750mA; @12VDC：0~1500mA







使用環境
液壓油液			(HL，HLP) 按 DIN51 524 標準；液壓油液 HEES( 合成醇 ) 按 VDMA24568 標準
液壓油液溫度范圍 (℃）			-20 至 +80
黏度范圍 ν (mm ² /s）			10 至 380
液壓油的最大允許污染度、符合 ISO 4406(c) 的清潔度等級			等級 20/18/15，建議使用濾芯過濾比 β10 ≥ 75 的過濾器
